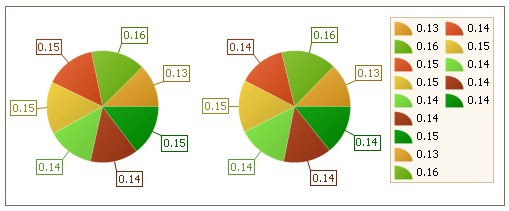

利用DevExpress的WebChartControl绘制柱状图，线状图与饼状图示例

创建时间：2012年04月23日 15:30 阅读次数：(18711)

分享到：

WebChartControl是DevExpress控件群下的一个Web图表控件，它使用非常的方便，生成的图表也相当的漂亮。我们在本章就如何利用WebChartControl控件来绘制柱状图，线状图与饼状图做个示例。
首先，我们需要在aspx页面放置一个WebChartControl控件，代码如下，为简单起见，我们不为它设置任何属性：

<dxchartsui:WebChartControl ID="WebChartControl1" runat="server" Height="200px" Width="500px" >
</dxchartsui:WebChartControl >

注意需要在aspx的头部注册该控件：
<%@ Register Assembly="DevExpress.XtraCharts.v9.1.Web, Version=9.1.3.0, Culture=neutral, PublicKeyToken=b88d1754d700e49a" Namespace="DevExpress.XtraCharts.Web" TagPrefix="dxchartsui" % >
<%@ Register Assembly="DevExpress.XtraCharts.v9.1, Version=9.1.3.0, Culture=neutral, PublicKeyToken=b88d1754d700e49a" Namespace="DevExpress.XtraCharts" TagPrefix="cc1" % >
而且需要添加对应的dll的引用，这些都是引用一个第三方控件的必需工作，就不细说了。

在开始示例前，我们先为图形创建数据源，我们以DataTable数据源作为示例，该DataTable只包含两列，week列与money列，代码如下：

public DataTable GetDataSource
{
    get
    {
        DataTable dt = new DataTable();
        dt.Columns.Add("week", typeof(string));
        dt.Columns.Add("money", typeof(decimal));

        dt.Rows.Add("星期一", 1200);
        dt.Rows.Add("星期二", 1500);
        dt.Rows.Add("星期三", 1400);
        dt.Rows.Add("星期四", 1450);
        dt.Rows.Add("星期五", 1300);
        dt.Rows.Add("星期六", 1325);
        dt.Rows.Add("星期日", 1400);

        return dt;
    }
}

下面我们以GetDataSource为数据源，开始创建图形
1,创建柱形图

protected void Page_Load(object sender, EventArgs e)
{
    Series series = new Series("金额", ViewType.Bar);
    DataTable dt = GetDataSource;
    for (int i = 0; i < dt.Rows.Count; i++)
    {
        SeriesPoint point = new SeriesPoint(dt.Rows[i]["week"].ToString(), Convert.ToDouble(dt.Rows[i]["money"].ToString()));
        series.Points.Add(point);
    }
    this.WebChartControl1.Series.Add(series);
}

运行结果如下：

从上面的图表中可以看到，上面只有"金额"一项数据，如果我们要再加一项"成本"数据来作对比，要如何实现呢?
首先改写数据源，让其包括"成本"这一项的数据：

public DataTable GetDataSource
{
    get
    {
        DataTable dt = new DataTable();
        dt.Columns.Add("week", typeof(string));
        dt.Columns.Add("money", typeof(decimal));
        dt.Columns.Add("cost", typeof(decimal));

        dt.Rows.Add("星期一", 1200, 800);
        dt.Rows.Add("星期二", 1500, 1000);
        dt.Rows.Add("星期三", 1400, 850);
        dt.Rows.Add("星期四", 1450, 950);
        dt.Rows.Add("星期五", 1300, 900);
        dt.Rows.Add("星期六", 1325, 870);
        dt.Rows.Add("星期日", 1400, 890);

        return dt;
    }
}

再改写创建图形的代码：

protected void Page_Load(object sender, EventArgs e)
{
    Series series = new Series("金额", ViewType.Bar);
    Series series_cost = new Series("成本", ViewType.Bar);
    SeriesPoint point;
    DataTable dt = GetDataSource;
    for (int i = 0; i < dt.Rows.Count; i++)
    {
        point = new SeriesPoint(dt.Rows[i]["week"].ToString(), Convert.ToDouble(dt.Rows[i]["money"].ToString()));
        series.Points.Add(point);

        point = new SeriesPoint(dt.Rows[i]["week"].ToString(), Convert.ToDouble(dt.Rows[i]["cost"].ToString()));
        series_cost.Points.Add(point);
    }
    this.WebChartControl1.Series.Add(series);
    this.WebChartControl1.Series.Add(series_cost);
}

运行生成的图表如下：

从上面的代码和结果可以看出来，一个Series对象，就代表图形中的一项数据，一个SeriesPoint对象，就代表项数据中的一个数据点，有了这两项理解，我们要再增加数据项，就非常简单了。

2,创建线状图
知道了怎么创建柱形图，再来创建线状图就很简单了，只需改写图形的类型就可以了。

protected void Page_Load(object sender, EventArgs e)
{
    Series series = new Series("金额", ViewType.Line);
    Series series_cost = new Series("成本", ViewType.Line);
    SeriesPoint point;
    DataTable dt = GetDataSource;
    for (int i = 0; i < dt.Rows.Count; i++)
    {
        point = new SeriesPoint(dt.Rows[i]["week"].ToString(), Convert.ToDouble(dt.Rows[i]["money"].ToString()));
        series.Points.Add(point);

        point = new SeriesPoint(dt.Rows[i]["week"].ToString(), Convert.ToDouble(dt.Rows[i]["cost"].ToString()));
        series_cost.Points.Add(point);
    }
    this.WebChartControl1.Series.Add(series);
    this.WebChartControl1.Series.Add(series_cost);
}

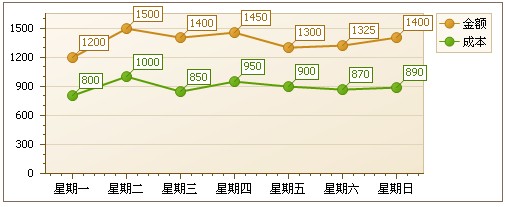

运行结果如下：
